Фундус-камера: что это такое, принцип работы и как выбрать

Содержание

• Что такое фундус-камера и что она показывает
• Как работает фундус-камера
• Мидриатические и немидриатические фундус-камеры
• Для чего применяют фундус-фотографию
• Фундус-камера, офтальмоскоп и оптический томограф: в чем разница
• Какие характеристики важны при выборе фундус-камеры
• Что проверить кроме технических характеристик
• Типичные ошибки при выборе
• Как выбрать фундус-камеру под задачи клиники

Фундус-камера — офтальмологический прибор для фотографирования глазного дна. Она позволяет получить цифровое изображение сетчатки, макулы, диска зрительного нерва и ретинальных сосудов, сохранить снимок и сравнивать его с результатами предыдущих обследований. Такое документирование важно для наблюдения в динамике и передачи изображений между специалистами.

В отличие от обычного осмотра глазного дна, фотография создает воспроизводимый визуальный документ. При этом фундус-камера не заменяет весь комплекс офтальмологической диагностики: ее возможности определяются полем зрения, качеством оптики, состоянием прозрачных сред глаза и задачами обследования. Поэтому при выборе прибора важно оценивать не одну характеристику, например число мегапикселей, а всю систему получения изображения.

Что такое фундус-камера и что она показывает

Глазное дно — внутренняя задняя поверхность глазного яблока, где расположены сетчатка, диск зрительного нерва, макулярная область и сосуды. Фундус-камера направляет свет через зрачок, формирует изображение этих структур и регистрирует отраженный свет цифровой матрицей. Освещение и получение изображения происходят через общий оптический путь — зрачок.

На цветной фотографии врач может оценить общий вид сетчатки, состояние диска зрительного нерва, сосудов, макулярной области, а также заметные патологические изменения: кровоизлияния, экссудаты, участки пигментации и другие признаки. Снимок можно сохранить, увеличить и сопоставить с предыдущим.

Качество изображения зависит не только от прибора. На него влияют диаметр зрачка, прозрачность роговицы и хрусталика, помутнения в стекловидном теле, способность пациента фиксировать взгляд и точность наведения камеры. Поэтому высокая разрешающая способность оборудования сама по себе не гарантирует одинаково качественный результат у всех пациентов. Помутнения оптических сред, неправильное положение прибора, ресницы и недостаточно широкий зрачок способны создавать артефакты и снижать детализацию снимка.

Как работает фундус-камера

Принцип работы прибора основан на том, что глазное дно одновременно необходимо осветить и сфотографировать через сравнительно небольшое отверстие — зрачок. В классической оптической схеме освещающий и регистрирующий световые потоки разделены таким образом, чтобы уменьшить отражения и блуждающие лучи. Свет поступает на глазное дно, отражается от внутренних структур глаза, возвращается в прибор и через систему линз направляется к светочувствительной матрице. После преобразования сигнала формируется цифровое изображение.

Съемка обычно проходит в несколько этапов:

1. Пациент располагается перед прибором или занимает положение, удобное для работы с ручной моделью.
2. Оператор совмещает оптическую ось камеры со зрачком.
3. Пациент фиксирует взгляд на метке, чтобы в поле изображения попала нужная область сетчатки.
4. Выполняется ручная или автоматическая фокусировка.
5. Камера регистрирует изображение глазного дна.
6. Снимок сохраняется для просмотра и последующего сравнения.

Фиксационная метка направляет взгляд пациента, поэтому помогает получать изображения разных участков сетчатки. При необходимости врач делает серию снимков, чтобы документировать несколько зон глазного дна. Похожий порядок — наведение, фокусировка и последующая регистрация отраженного от глазного дна света используется и в клиническом описании метода.

Мидриатические и немидриатические фундус-камеры

По условиям съемки фундус-камеры разделяют на мидриатические и немидриатические. В первом случае исследование может выполняться при медикаментозно расширенном зрачке. Немидриатические системы рассчитаны на получение изображения без обязательного предварительного расширения зрачка в подходящих условиях.

Отсутствие обязательной мидриазы упрощает обследование и особенно удобно там, где за рабочий день необходимо исследовать большое количество пациентов. Однако это не означает, что качественный снимок удастся получить у любого человека без расширения зрачка. На результат влияют фактический диаметр зрачка, прозрачность оптических сред, способность пациента удерживать фиксацию и возможности конкретной модели. Исследования немидриатических камер также показывают, что качество изображения остается отдельным значимым параметром и зависит не только от заявленного режима работы устройства.

Поэтому при сравнении немидриатических камер следует учитывать минимальный диаметр зрачка, при котором производитель допускает съемку. Этот показатель информативнее общей формулировки «работает без расширения зрачка».

Для чего применяют фундус-фотографию

Главная задача фундус-фотографии — документирование состояния глазного дна. Снимок фиксирует внешний вид структур на определенную дату, поэтому врач может сравнить изображения, выполненные в разные периоды, и оценить динамику заметных изменений.

Один из важных сценариев применения — диабетическая ретинопатия. На фотографиях глазного дна могут определяться микроаневризмы, кровоизлияния, твердые экссудаты и другие изменения, связанные с поражением сетчатки при сахарном диабете. Цифровое фотографирование глазного дна используется как инструмент документирования и в программах обследования пациентов с диабетом.

При глаукоме фотография диска зрительного нерва помогает зафиксировать его внешний вид и сопоставлять снимки, сделанные в разное время. При заболеваниях макулярной области камера позволяет документировать видимые изменения центральной зоны сетчатки.

При этом снимок не следует рассматривать как самостоятельный способ подтверждения или исключения любой офтальмологической патологии. Врач интерпретирует его с учетом жалоб, анамнеза и результатов других исследований.

Фундус-камера, офтальмоскоп и оптический томограф: в чем разница

Все эти приборы могут использоваться при обследовании структур заднего отдела глаза, однако предоставляют врачу разную информацию.

• Офтальмоскоп предназначен для непосредственного осмотра глазного дна. Врач оценивает внутренние структуры глаза во время исследования, а возможность сохранения изображения зависит от конструкции конкретного оборудования.
• Фундус-камера создает фотографическое изображение. Ее основное преимущество — документирование внешнего вида сетчатки, макулы, сосудов и диска зрительного нерва в конкретный момент времени.
• Оптический когерентный томограф работает по другому принципу и позволяет получать поперечные и послойные изображения тканей. Поэтому обычная фотография глазного дна и оптическая когерентная томография не взаимозаменяемы. Фотография показывает видимые изменения и их расположение по площади сетчатки, а томография дает информацию о ее внутреннем строении. В клинической практике эти методы могут дополнять друг друга.

Какие характеристики важны при выборе фундус-камеры

Выбор оборудования нужно начинать с задач медицинской организации. Камера для постоянной работы в офтальмологическом кабинете и прибор для выездных обследований могут заметно отличаться по конструкции и набору возможностей.

Поле зрения

Поле зрения показывает, какую часть глазного дна камера охватывает одним снимком, и обычно выражается в градусах. Чем больше угол, тем большую область сетчатки можно зарегистрировать за один кадр.

Однако максимальное поле зрения нельзя считать универсальным показателем качества. Для фотографирования макулы, диска зрительного нерва, документирования центральной сетчатки и оценки периферических отделов требуются разные возможности. Современные системы различаются по охвату: существуют как камеры для стандартной съемки центральных отделов, так и приборы для широкопольной визуализации.

Если клинике важно исследовать периферические участки сетчатки, необходимо заранее выяснить, какой охват обеспечивает один кадр и предусмотрена ли съемка дополнительных полей.

Разрешающая способность и качество снимка

Число мегапикселей — понятный, но не единственный показатель. Итоговая детализация зависит от светочувствительной матрицы, качества оптики, точности фокусировки, освещения и обработки изображения.

Поэтому выбирать одну камеру вместо другой только потому, что у нее указано больше мегапикселей, некорректно. Практически важнее оценить, насколько уверенно на готовом изображении различимы мелкие сосуды, границы диска зрительного нерва, макулярная область и другие структуры, значимые для предполагаемых задач.

Минимальный диаметр зрачка

Для немидриатической камеры это один из ключевых параметров. Чем меньше рабочий диаметр зрачка, предусмотренный конструкцией прибора, тем шире возможности съемки без медикаментозного расширения.

Однако рассматривать эту характеристику изолированно тоже нельзя. Качество фотографии зависит от прозрачности оптических сред, правильного положения камеры относительно глаза и способности пациента сохранять фиксацию.

Фокусировка и наведение

Автоматическая фокусировка уменьшает количество ручных действий при настройке резкости. Автоматизированное наведение помогает правильнее расположить прибор относительно глаза. Эти возможности особенно значимы при большом количестве обследований, поскольку помогают стандартизировать работу разных операторов.

Ручная настройка при этом остается полезной в сложных случаях. Например, при выраженных особенностях рефракции автоматическая система может работать менее уверенно, поэтому возможность ручной коррекции расширяет рабочий диапазон оборудования.

Стационарное или ручное исполнение

Настольные камеры удобны для постоянного диагностического кабинета: пациент занимает фиксированное положение, прибор находится на рабочем месте.

Ручные модели отличаются мобильностью. Их можно переносить между кабинетами, использовать при выездных обследованиях и  при работе с пациентами, которых трудно разместить за стационарным прибором. Портативная конструкция также востребована там, где одно устройство используют в нескольких подразделениях.

Выбор зависит от рабочего процесса. Для постоянного кабинета важны удобство посадки пациента и скорость повторяемой съемки. Для мобильного применения — масса прибора, автономность и удобство его удержания.

Работа с изображениями

Ценность цифровой фотографии состоит не только в ее получении, но и в возможности правильно сохранить результат. До покупки нужно выяснить:

• где хранятся снимки;
• как изображения переносятся на компьютер;
• можно ли вести базу пациентов;
• предусмотрено ли сравнение фотографий;
• как организуется резервное хранение;
• можно ли передавать изображения в информационную систему медицинской организации.
• объем сохраняемой информации на встроенный носитель.

Если требуется длительное наблюдение пациентов, удобный архив становится одним из основных критериев выбора.

Что проверить кроме технических характеристик

Таблица параметров не показывает, насколько удобно пользоваться оборудованием каждый день. Перед приобретением желательно оценить эргономику, скорость подготовки к исследованию, расположение органов управления, качество встроенного экрана, возможность быстро повторить снимок и сложность обучения сотрудников.

Отдельное значение имеет комплектация. Некоторые системы построены по модульному принципу: основной блок используется совместно со специализированными диагностическими насадками. Такое решение позволяет расширять возможности оборудования без приобретения отдельного основного устройства для каждой задачи.

Также необходимо проверить регистрационные документы медицинского изделия, условия гарантии, наличие технического обслуживания, комплектующих и принадлежностей. Эти характеристики не влияют напрямую на качество одного снимка, но определяют удобство и стабильность эксплуатации оборудования в клинике.

Типичные ошибки при выборе

1. Выбирать камеру только по разрешению. Высокое число мегапикселей не компенсирует неудобную фокусировку, неподходящее поле зрения или проблемы при съемке через небольшой зрачок.
2. Считать, что немидриатическая камера всегда исключает расширение зрачка. Такие приборы рассчитаны на работу без обязательной мидриазы, но возможность получить качественную фотографию зависит от конкретной клинической ситуации.
3. Сравнивать фундус-камеру и оптический когерентный томограф как взаимозаменяемое оборудование. Фундус-камера документирует внешний вид глазного дна, тогда как томограф позволяет исследовать послойное строение тканей.
4. Не учитывать работу со снимками после обследования. Если изображения сложно переносить, находить, систематизировать и сравнивать, часть практической ценности цифровой камеры теряется.
5. Покупать оборудование без учета рабочего процесса. Портативность не является обязательным преимуществом для каждого кабинета, как и крупная стационарная система не всегда удобна при необходимости обследовать пациентов в разных помещениях.

Как выбрать фундус-камеру под задачи клиники

Начинать выбор лучше не с марки и не с максимальных цифр в технических характеристиках, а со сценария применения. Для кабинета с большим количеством обследований важны быстрое наведение, удобная фокусировка и понятный порядок съемки. Для выездной работы — мобильность. Для наблюдения пациентов в динамике — стабильное качество фотографий и удобный архив. Если требуется охватывать значительную площадь сетчатки, одним из основных критериев становится поле зрения.

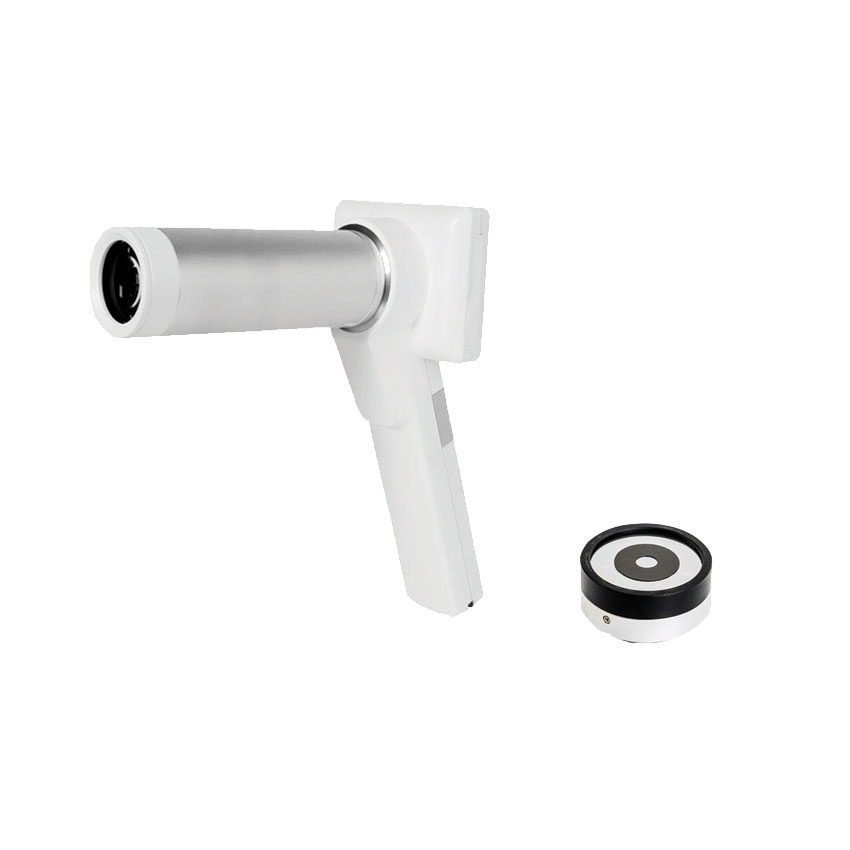

В каталоге PANFUNDUS представлены портативные фундус-камеры MiiS Horus Scope DSC 100 и DSC 200. В основе линейки лежит модульный принцип: основной блок может использоваться со специализированными насадками. Полученные фотографии и видеозаписи сохраняются для дальнейшей работы, а дополнительные принадлежности позволяют расширять возможности системы.

Перед покупкой полезно составить перечень обязательных требований: клинические задачи, условия съемки, необходимое поле зрения, минимальный рабочий диаметр зрачка, способ фокусировки, требования к мобильности, хранению изображений и комплектации. Такой подход помогает выбрать не прибор с максимальным числом функций, а фундус-камеру, которая соответствует реальному рабочему процессу медицинской организации.
