Диоптриметр оптический ДО-3

Оптический диоптриметр ДО-3 предназначен для измерения оптических характеристик очковых линз. С его помощью производится измерения задней вершины рефракции и призматического действия пластин, диаметр которых составляет от 34 до 75 мм. Также линзметр используется для нанесения положения главных сечений у астигматических линз и направления линии "вершина - основание" у призматических линз. С помощью диоптриметра ДО-3 измеряется преломляющая сила стекла, единицей которой являются диоптрии.

Суть работы линзметра ДО-3 состоит с том, что параллельный пучок в луче пропускается через очковую линзу, в результате он преобразуется в сходящийся для положительных линз или расходящийся - для линз отрицательных. При изменении значений сходимости и расходимости пучка лучей можно добиться положения, при котором из пластины выйдет параллельный пучок лучей. После этого в соответствии со шкалой рефракций вычисляется значение задней вершинной рефракции пробы.

Диоптриметр ДО-3 применяется для первоначального подбора очков, а также для уже встроенных в оправу линз и фрагментов стекла. Прекрасно подойдет для медицинских клиник и офтальмологических кабинетов.

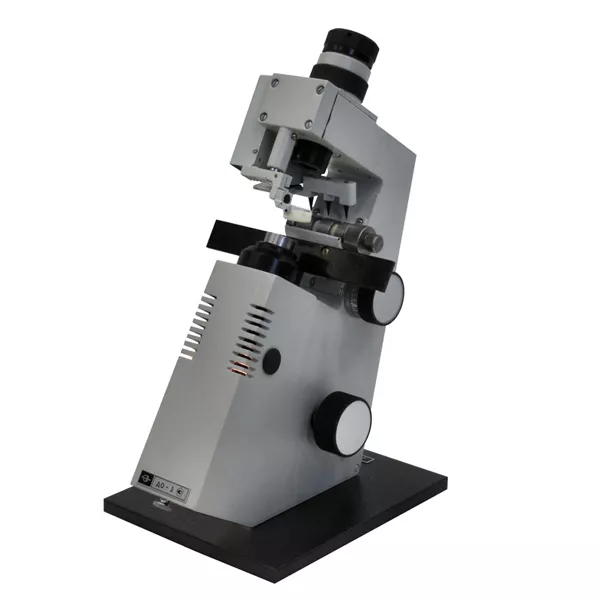

Внешне диоптриметр ДО-3 выглядит как компактный прибор, надежно закрепленный на достаточно тяжелом основании.

В главный рабочий блок диоптриметра ДО-3 входят:

• источник излучения
• коллиматор
• зрительная труба
• отсчетная система
• приспособление для крепления очковых линз
• механизм, служащий для прижима очковой линзы к опорной втулке
• механизм для маркирования очковых линз.

Поверка

• Поверка диоптриметра ДО-3 производится в соответствии с «Диоптриметры оптические ДО-3. Методика поверки», Приложение к Руководству по эксплуатации, утвержденной ГЦИ СИ ВПИИОФИ в 2007 г.
• При первичной поверке используется комплект приспособлений для поверки диоптриметров КПП-1 из состава рабочего эталона ВЭТ-13 8-1-2006.
• При поверке в эксплуатации и при выпуске из ремонта используется комплект приспособлений для поверки диоптриметров КПП-2Р (№ 33688-07 в Госреестре СИ).
• Межповерочный интервал - 1 год.
• Нормативные и технические документы: Технические условия ТУ 9442-029-07516244-2006. Тип: «ДИОПТРИМЕТРЫ ОПТИЧЕСКИЕ ДО-3» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
• Диоптриметр ДО-3 сертифицирован - Сертификат соответствия № РОСС Ки.АЮ40.В21002, выдан органом по сертификации РОСС RU.0001.11АЮ40 (НП ОС «ТКС-ОПТИКА).
