Операционный микроскоп в офтальмологии — это оптическая система для увеличенного стереоскопического наблюдения операционного поля при микрохирургических вмешательствах на глазах. Он должен не только давать четкое изображение, но и сохранять стабильное положение над пациентом, обеспечивать регулируемое освещение, точную фокусировку и удобное управление во время операции.
Главная задача оборудования — дать хирургу детализированное объемное изображение структур глаза. Поэтому выбирать микроскоп только по максимальному увеличению неправильно. Важна совокупность характеристик: качество оптики, глубина резкости, поле зрения, рабочее расстояние, освещение, красный рефлекс, плавность перемещения, способ управления и совместимость с дополнительными системами. Современные офтальмологические системы действительно предусматривают управление глубиной резкости, регулируемое освещение красного рефлекса, моторизованное увеличение и фокусировку.
Для чего нужен операционный микроскоп в офтальмологии
Микроскоп увеличивает операционное поле и обеспечивает стереоскопическое восприятие: хирург оценивает не только форму тканей, но и их взаимное расположение по глубине. Это важно при работе с роговицей, передней камерой, хрусталиком, капсульным мешком, стекловидным телом и сетчаткой.
Оборудование применяют в хирургии катаракты, роговицы и глаукомы, а также при витреоретинальных вмешательствах. Для переднего сегмента особенно важны контраст изображения, достаточная глубина резкости и устойчивый красный рефлекс. Для заднего сегмента большое значение имеют совместимость с системами визуализации глазного дна, диапазон фокусировки и возможность точно наблюдать структуры сетчатки и стекловидного тела.
Тип вмешательства определяет требования к визуализации, а они — необходимую конфигурацию микроскопа. Поэтому универсального набора характеристик, одинаково оптимального для любой клиники, нет.
Как устроен офтальмологический операционный микроскоп
Оптическая система
Оптическая система формирует увеличенное изображение операционного поля. В нее входят объектив, бинокулярный тубус, окуляры и механизм изменения увеличения. Значение имеют разрешение, контраст, равномерность изображения и корректная цветопередача.
Бинокулярная оптика создает стереоскопическое изображение. Два оптических канала позволяют хирургу оценивать глубину и положение инструментов относительно тканей. Для микрохирургии это принципиально: детализация без полноценного восприятия глубины не обеспечивает достаточного пространственного контроля.
Увеличение и фокусировка
Изменение увеличения позволяет переходить от общего обзора к работе с небольшой областью. При этом нельзя рассматривать кратность отдельно от поля зрения и глубины резкости. На практике важнее полезный диапазон увеличения, плавность его изменения и возможность быстро менять фокус.
В современных моделях офтальмологических хирургических микроскопов увеличение и фокусировка могут быть моторизированы и выведены на ножную педаль. Хирург получает возможность изменять настройки без использования рук и не отвлекаться от операционного поля. Такие системы управления применяются в серийных офтальмологических микроскопах разных производителей.
Система освещения
Освещение определяет различимость тканей и границ анатомических структур. Для офтальмологии особенно значимо коаксиальное освещение, при котором свет направлен близко к оптической оси. Такая схема помогает получить равномерное освещение и сформировать красный рефлекс.
Красный рефлекс возникает за счет света, отраженного от сетчатки. В хирургии катаракты он повышает контраст структур хрусталика и капсульного мешка, облегчая визуальный контроль этапов вмешательства. Поэтому важно оценивать не только яркость источника, но и стабильность красного рефлекса при рабочем положении глаза.
Интенсивность света должна регулироваться. Максимальная яркость не является преимуществом сама по себе: задача системы — обеспечить достаточный контраст при минимально необходимом уровне освещения. Возможность работать при меньшей интенсивности света рассматривается производителями хирургической оптики в том числе с точки зрения уменьшения световой нагрузки на сетчатку.
Штатив и система позиционирования

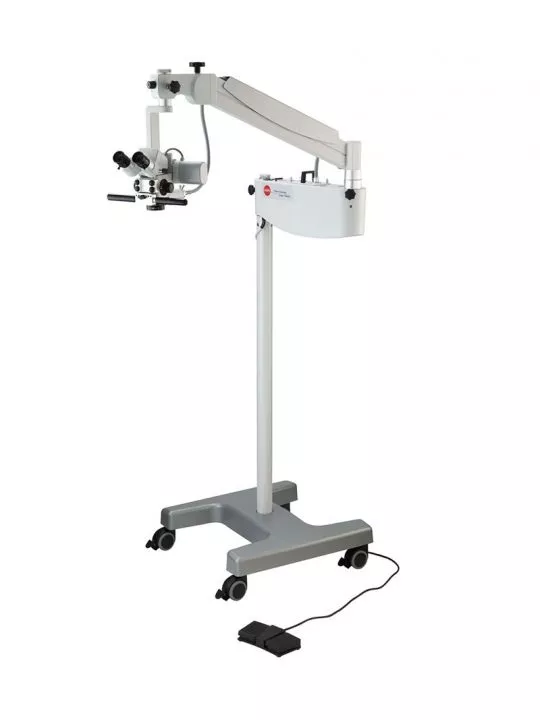

Оптическая головка офтальмологического микроскопа соединена с системой подвески и штативом. Они отвечают за положение прибора относительно пациента. Конструкция должна перемещаться плавно, надежно фиксироваться и сохранять устойчивость после установки.
Напольные модели можно перемещать между рабочими зонами, однако для них требуется место вокруг операционного стола. Потолочные системы освобождают пол, но требуют соответствующей подготовки помещения и монтажа. Оба варианта используются в современных офтальмологических комплексах. Так, операционный микроскоп Labomed Prima OPH имеет два варианта размещения, оба рассчитаны на эргономичную организацию пространства хирургического кабинета.
Основные характеристики микроскопа
Качество изображения
Оптика должна обеспечивать четкое, контрастное изображение без выраженных искажений. Сравнивать модели желательно во всем рабочем диапазоне увеличения: важно, насколько хорошо различаются границы тканей и сохраняется качество изображения при изменении настроек.
Глубина резкости
Глубина резкости определяет диапазон по глубине, который остается визуально резким без повторной фокусировки. Чем он удобнее для конкретной операции, тем реже хирург должен менять фокус. Именно поэтому производители современных хирургических микроскопов отдельно совершенствуют управление глубиной резкости.
Рабочее расстояние
Рабочее расстояние — расстояние между объективом и операционным полем при наведенной резкости. Оно определяет свободное пространство для рук и инструментов и влияет на рабочую позу хирурга. Объективы с разными рабочими расстояниями предусмотрены, например, в серийных офтальмологических микроскопах.
Поле зрения
Поле зрения определяет участок, который хирург одновременно наблюдает через микроскоп. Для разных этапов операции нужен разный баланс между обзором и детализацией, поэтому максимальная кратность не может служить самостоятельным показателем качества.
Эргономика
Офтальмохирург во время вмешательства часто долго сохраняет одну рабочую позу. Значение имеют положение окуляров, угол бинокулярного тубуса, рабочее расстояние, доступность органов управления и педали. Микроскоп желательно оценивать в той конфигурации, в которой он будет использоваться ежедневно. Эргономичная рабочая поза и уменьшение нагрузки на шею и плечевой пояс отдельно учитываются при проектировании современных хирургических систем.
Дополнительные возможности
Тубус ассистента обеспечивает дополнительный оптический канал и позволяет второму специалисту наблюдать операционное поле. Такая конфигурация востребована при совместной работе и обучении. В офтальмологических системах выпускаются в том числе полностью стереоскопические каналы ассистента.
Видеокамера позволяет выводить изображение на монитор и вести запись хирургического вмешательства. Документирование может использоваться для обучения и разбора операций в соответствии с правилами медицинской организации. Современные хирургические микроскопы предусматривают как встроенные, так и подключаемые системы получения изображения.
При хирургии заднего сегмента может потребоваться система бесконтактной широкоугольной визуализации глазного дна. В расширенных комплексах встречается интраоперационная оптическая когерентная томография, которая дает послойную информацию о тканях непосредственно во время операции. Такие функции заметно влияют на конфигурацию оборудования, поэтому их выбирают под конкретные клинические задачи.
Как выбрать операционный микроскоп
Подбор лучше начинать не с марки производителя и количества функций, а с профиля хирургии.
| Критерий | Что оценивать | Почему это важно |
| Профиль операций | передний, задний сегмент или смешанный профиль | определяет требования к оптике и оснащению |
| Оптика | разрешение, контраст, стереоскопичность | влияет на различимость мелких структур |
| Увеличение | рабочий диапазон и регулировка | помогает сочетать обзор и детализацию |
| Глубина резкости | диапазон пространства в фокусе | сокращает потребность в перефокусировке |
| Освещение | равномерность и регулировка | обеспечивает рабочий контраст |
| Красный рефлекс | яркость, устойчивость, равномерность | особенно важен при хирургии катаракты |
| Рабочее расстояние | пространство под объективом | влияет на работу с инструментарием |
| Управление | педаль, моторизованные регулировки | позволяет менять настройки без рук |
| Эргономика | тубус, окуляры, положение хирурга | влияет на удобство длительной работы |
| Дополнительные модули | камера, канал ассистента, обзор глазного дна | расширяют возможности системы |
| Установка | напольная или потолочная | должна соответствовать операционной |
| Обслуживание | гарантия, ремонт, запасные части | влияет на простои и расходы |
Профиль хирургии
Для операций по поводу катаракты приоритетны качественная оптика, стабильный красный рефлекс, достаточная глубина резкости и удобное управление. Яркий и устойчивый красный рефлекс помогает различать структуры хрусталика и рассматривается как один из значимых параметров микроскопа для катарактальной хирургии.
Для витреоретинального направления дополнительно оценивают систему наблюдения глазного дна и совместимость с принадлежностями для заднего сегмента. Современные производители предлагают отдельные системы визуализации сетчатки, работающие совместно с хирургическими микроскопами.
Если один микроскоп планируется использовать для разных типов вмешательств, требования следует формировать по наиболее сложным и регулярно выполняемым операциям.
Рабочая проверка
Технические характеристики не полностью передают качество наблюдения и удобство посадки. По возможности хирург должен оценить оптику, красный рефлекс, положение бинокуляра, педаль, плавность перемещений и доступ к инструментам в условиях, близких к реальной работе. Производители хирургической оптики также рекомендуют перед выбором исходить из перечня планируемых операций и оценивать оборудование в практической работе.
Совместимость
До закупки следует определить, какие камеры, системы визуализации глазного дна, вспомогательные модули и другие принадлежности нужны отделению. Проверять необходимо совместимость конкретных компонентов, а не только заявленную возможность расширения системы.
Обслуживание
Микроскоп рассчитан на длительную эксплуатацию, поэтому вместе с закупочной ценой учитывают гарантию, техническое обслуживание, наличие запасных частей и сроки ремонта. Для медицинской организации простой операционной техники способен иметь большее практическое значение, чем небольшая разница в первоначальной стоимости.
Типичные ошибки при выборе
- Ориентация только на максимальное увеличение. Большая кратность полезна, только если сохраняются качество изображения, подходящее поле зрения и удобство фокусировки.
- Сравнение освещения только по яркости. Для офтальмохирургии важнее управляемое и равномерное освещение, а при работе с передним сегментом — качество красного рефлекса.
- Игнорирование эргономики. Высоту стола, положение пациента, угол тубуса, педаль и свободное пространство вокруг микроскопа нужно рассматривать как единую рабочую систему.
- Избыточная комплектация. Камера, ассистоскоп, система обзора глазного дна или интраоперационная томография полезны только при понятном сценарии применения.
- Недооценка технической поддержки. Порядок гарантийного обслуживания, ремонт и доступность комплектующих стоит выяснить до закупки.
Что учитывать при покупке микроскопа для клиники
Правильно подобранный офтальмологический операционный микроскоп — это баланс визуализации, эргономики, клинической специализации и эксплуатационных затрат. Для переднего сегмента приоритетны оптика, красный рефлекс и удобное управление. Для заднего сегмента добавляются требования к визуализации сетчатки и совместимости с соответствующими системами. Учебному центру могут потребоваться ассистоскоп и видеодокументирование.
В нашем каталоге представлены офтальмологические операционные микроскопы, а также принадлежности для хирургии глаза. На момент подготовки материала в разделе операционных микроскопов представлены, в частности, модели Labomed, а также бесконтактная хирургическая система Volk.
Оптимальная последовательность выбора выглядит так:
клиническая задача → требования к визуализации → характеристики микроскопа → подходящая комплектация.
Такой подход позволяет сравнивать оборудование по его соответствию реальной работе офтальмохирургического отделения, а не по количеству функций в техническом описании.
